فیلترهای شنی تحت فشار
Water Sand Pressure Filter
فیلترهای شنی جهت جداسازی ناخالصی های معلق درآب استفاده می شود و میتواند درموارد زیر مورداستفاده قرار گیرد.
1- فیلتراسیون آبهای سطحی جهت مصارف آشامیدنی وصنعتی
2- فیلتراسیون آب برگشتی برجهای خنک کن
3- فیلتراسیون نهائی پسابهای صنعتی وانسانی
4- فیلتراسیون آب استخرها
5- فیلتراسیون بعنوان آخرین مرحله تصفیه فیزیکی درتصفیه خانه و… .
برای عملکرد بهترفیلتر، نیازبه انعقادسازی مواد معلق می باشد. فیلترهای تحت فشار،دارای مزایایی همچون سرعت بالای تصفیه ، حجم اشغالی کم ، هزینه پایین وافت حرارتی کم آب پس ازفرآیند آهک زنی گرم و غیره می باشند. بدنه فلزی فیلتر تحت فشار ،استوانه ای شکل بوده که بستری ازشن رادربرمی گیرد.
آبی که بایدتصفیه شود،واردقسمت بالایی فیلترشده، ازبسترشنی عبورمی کند ودرقسمت پایین فیلترجمع آوری ومصرف می شود.تجمع ذرات معلق درفیلترباعث افزایش افت فشارآب عبوری می گردد. هرگاه افت فشار بیش ازحد معین شد، دستگاه ازمسیرتصفیه خارج وشستشومی شود.برای شستشوی دسنگاه مسیرجریان آب معکوس می گردد، تاضمن منبسط شدن بسترشنی، درات معلق زدوده شود.بهترین سرعت جریان برای شستشوی معکوس ،سرعت جریانی است که درآن حالت بسترشنی شناورشود.اگرشیرشستشوی معکوس خیلی بیشترازحدمذکوربازشود، شستشوی فیلتربه خوبی انجام نمی شود.
براساس میزان آبدهی، فیلترهای تحت فشاربه دوصورت عمودی وافقی،طراحی وساخته می شوند.فیلترعمودی قطری بین 3/. تا 3 متردارد وآبدهی آن حداکثر حدود 60 مترمکعب درساعت است. ودر فیلترافقی آبدهی دستگاه بیش از 45 مترمکعب درساعت می باشد.
ویژگیهای دستگاههای فیلترشنی
- ستون فیلترازورق گالوانیزه ویافولادی باجوشکاری ازداخل وخارج مطابق استاندارد "ASME " مجهزبه دودرب منهول بازدید ساخنه می شود.
- جهت جلوگیری ازخورندگی، کلیه سطوح مجاوربامایع پس ازسندبلاستینگ بادولایه رنگ اپوکسی وکلیه سطوح مجاور باهوا پس ازسندبلاستینگ بایک لایه رنگ ضدزنگ ودو لایه رنگ روغنی پوشش داده می شود. (درداخل مخازن باورق گالوانیزه جاهای جوشکاری شده پس ازسندبلاستینگ بادولایه رنگ اپوکسی پوشش داده میشود.

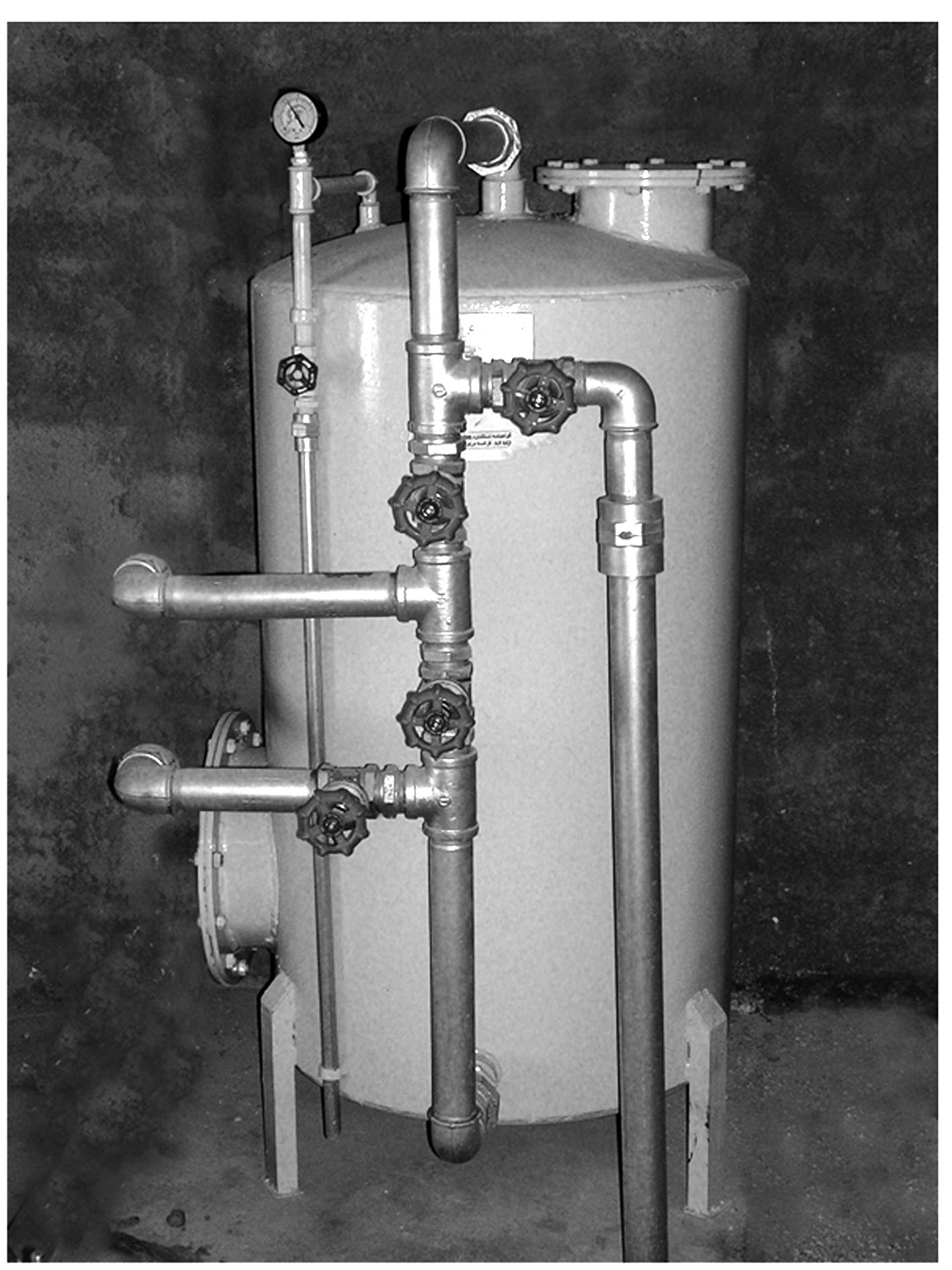

- درجلوی هردستگاه یک شبکه لوله همراه باکلیه اتصالات لازم جهت آب ورودی، خروجی،شستشوی معکوس، تخلیه ها و… نصب می گردد.
- بسته به شرایط آب خام وکیفیت آب موردنیاز،بسترفیلترازچندلایه شن سیلیس طبقه بندی شده پرمی گردد.
- هردستگاه مجهزبه مانومتر وشیرتخلیه هوا می باشد.
مهمترین موارداستفاده فیلترهای شنی تحت فشار
1. فیلتراسیون آبهای سطحی (رودخانه ها یاچاهها)
اکثرآبهای سطحی دارای مواد معلق بوده وقبل ازاستفاده جهت آشامیدن ومصارف صنعتی باید مواد معلق آن حذف گردد.(علاوه براین ممکن است که مواد معلق درطی پروسه تصفیه حذف مواد کلوئیدی یارنگ درآب ایجادگردد.) درصورتیکه میزان مواد معلق درحدقابل قبولی باشد، (حداکثرتا200 میلی گرم درلیتر) می توان ازفیلترهای شنی تحت فشاراستفاده نمود ودرمواردیکه بارمعلق بیش ازحدمجازباشد وجود مخازن ته نشینی اولیه جهت کاهش بارموادمعلق ورودی به فیلترضروری خواهدبودوسرعت فیلتراسیون قابل قبول جهت حذف مواد معلق آبهای سطحی بین 5 تا 15 مترمکعب درساعت می باشد.
2. فیلتراسیون آب استخرها
آب استخرها شامل ناخاصی هایی ازقبیل مو، رنگ،موادجامدوشناورو… می باشدکه حذف ناخالصی های موجوددراستخرباسیرکولاسیون دائمی آب استخروعبورآن ازفیلترهای شنی تحت فشارامکان پذیرخواهدبود.
ذرات شناورموجود درآب استخرتوسط استرینرحذف گردیده وسایرذرات معلق پس ازعبورازفیلترشنی حذف می گردد.سرعت فیلتراسیون آب استخرماکزیمم 20 مترمکعب درساعت می باشد.
3. فیلتراسیون آب برگشتی برجهای خنک کننده
موادمعلق درمداربرگشتی برجهای خنک کن می تواند به بخش های مختلف سیستم صدمه برساندکه بااستفاده ازفیلترهای شنی تحت فشار می توان میزان مواد معلق موجوددرآب مداربرگشتی برجها رابه حداقل مقدار رسانید.
4. فیلتراسیون نهائی پسابهای صنعتی – انسانی
درپساب خروجی ازسیستم های تصفیه فاضلاب انسانی وصنعتی مقداری موادمعلق موجود است، که لازم است میزان مواد معلق دراین پسابها جهت مصارف معین به حداقل برسد.
فیلترکربن اکتیو
بااستفاده ازکربن اکتیو متبلوردرفیلترها می توان بو وطعم بدآب و،عوامل مولدبو،طعم ورنگ آب حذف نمود. کربن اکتیو باخاصیت جذب سطحی بالا موارد مذکورراحذف می نماید.عواملی ازقبیل نوع کربن فعال،دما وپی.اچ (PH) آب بر کارایی وبازدهی کربن فعال مؤثرمی باشد.همچنین کربن فعال قادراست ترکیبات آلی(همچون هالوفرمها وموادفنلی) و کلر آزاد آب را جذب کند.
فیلنرکربنی باید هر یک تاشش ماه یکبارشستشوواحیا گردد. که جهت شستشو،پس از شستشوی معکوس فیلتر، دانه های کربن به مدت 20 الی 30 دقیقه با بخارآب کم فشار شستشو داده می شود. درصورت غیراستفاده بودن دستگاه در مدت زیاد ،کربن اکتیودستگاه باید باآب کلردار شستشوشود تا باکتری ها ودیگر عوامل بیولوژیکی ازسطح دانه های کربن زدوده شوند.
